LABORATÓRIO DE VOLUMES — As Caixas de Cubos Invisíveis
Acompanhe as cenas, os diálogos e os elementos matemáticos de cada quadrinho.

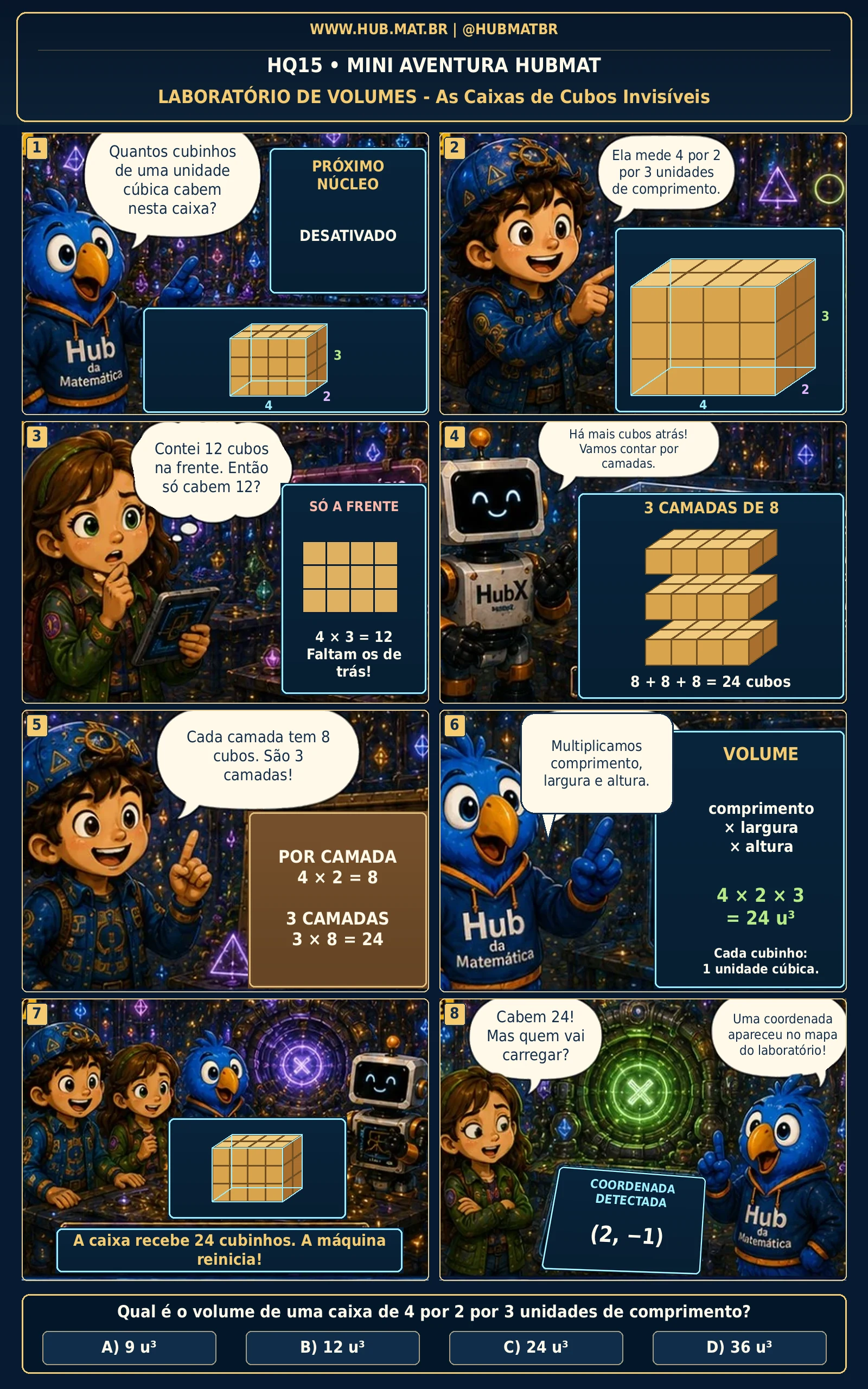

Quadrinho 1
A ave aponta uma caixa retangular subdividida em cubinhos, com medidas 4, 2 e 3; o quadro diz “PRÓXIMO NÚCLEO / DESATIVADO”.
Ave: “Quantos cubinhos de uma unidade cúbica cabem nesta caixa?”
Quadrinho 2
O menino com óculos de aviador examina a caixa: comprimento 4, profundidade 2, altura 3.
Menino: “Ela mede 4 por 2 por 3 unidades de comprimento.”
Quadrinho 3
A menina de verde olha apenas a face frontal, uma malha de quatro colunas por três linhas.
Menina: “Contei 12 cubos na frente. Então só cabem 12?”
Quadro: “SÓ A FRENTE / 4 × 3 = 12 / Faltam os de trás!”
Quadrinho 4
O robô HubX mostra três camadas separadas de 4 por 2 cubos.
Robô: “Há mais cubos atrás! Vamos contar por camadas.”
Quadro: “3 CAMADAS DE 8 / 8 + 8 + 8 = 24 cubos”.
Quadrinho 5
O menino aponta “POR CAMADA / 4 × 2 = 8 / 3 CAMADAS / 3 × 8 = 24”.
Menino: “Cada camada tem 8 cubos. São 3 camadas!”
Quadrinho 6
A ave apresenta VOLUME: comprimento × largura × altura; 4 × 2 × 3 = 24 u³; “Cada cubinho: 1 unidade cúbica.”
Ave: “Multiplicamos comprimento, largura e altura.”
Quadrinho 7
O grupo vê a caixa preenchida e o núcleo aceso.
Legenda: “A caixa recebe 24 cubinhos. A máquina reinicia!”
Quadrinho 8
Surge o quadro “COORDENADA DETECTADA / (2, −1)”.
Menina: “Cabem 24! Mas quem vai carregar?”
Ave: “Uma coordenada apareceu no mapa do laboratório!”
